简介
SATPRO 通航直升机机载卫星通信系统由卫星通信天线、控制终端及主站MODEM组成，可自适应解决直升机旋翼遮挡问题，系统中卫星通信天线具有自主知识产权的惯性导航测量融合算法，顺利获得稳定的伺服平台，将高性能天线面始终精确对准卫星，让飞机在飞行过程中也能顺利获得卫星进行不间断通信，满足光电吊舱视频实时回传、IP电话、数据采集回传等功能。高效的协助飞机完成森林防火、应急保障、灾害预警、空中侦察等多项任务。
自动寻星功能：一键锁星，开机后自动跟踪锁星，并完成入网；
波束切换功能：能够顺利获得OPENAMIP协议实现跨波束自动切换；
状态监控功能：能够实时记录并显示天线的工作状态；
具有掉电记忆和保护功能，具有开机自检和故障告警功能；
产品满足适航取证要求
|
参数名称 |
指标说明 |
|
天线类型 |
抛物面天线 |
|
极化方式 |
线极化，自动调整 |
|
运动包络尺寸 |
≤530mm*390mm（直径×高） |
|
天线重量 |
≤14.5Kg（含BUC与调制解调器，不含天线罩、适配板） |
|
系统电源输入 |
DC 18～32V |
|
额定功耗 |
100W（不含BUC） |
|
工作频率 |
Rx：10.7～12.75GHz Tx：13.75～14.50GHz |
|
天线面增益 |
Rx：31.0dBi@12.5GHz（LNB口） Tx：32.3dBi@14.25GHz（发射极化口） |
|
极化隔离度 |
≥30dB |
|
端口隔离度 |
≥85dB（整机） |
|
天线第一旁瓣 |
≤-14dB |
|
G/T值 |
10.1dB/K(@典型频率，20度仰角，常温27℃，LNB噪声系数参考上值，不含罩) |
|
EIRP |
42.5dBW（16W功放功率参考上值，不含天线罩） |
|
方位运转范围 |
360°陆续在旋转 |
|
俯仰运转范围 |
-8°～90° |
|
极化运转范围 |
≥180° |
|
速度&加速度 |
方位/俯仰/极化速度60°/S；方位/俯仰/极化加速度200°/s2 |
|
跟踪方式 |
惯导测量、信标/载波跟踪 |
|
跟踪精度 |
0.2°（R.M.S） |
|
初始捕星时间 |
≤180s |
|
遮挡再捕获时间 |
3s（≤30min遮挡时间） |
|
对外接口 |
电源口 |
|
VSAT、BUC数据口（RS422） |
|
|
网口*2（业务口&管理口） |
|
|
控制方式 |
RS422远程终端控制或控制终端控制 |
|
工作温度 |
-45℃～+70℃ |
|
环境要求 |
RTCA/ DO-160G |
|
设计参考标准 |
RTCA-DO-254/DO-178 |
产品介绍

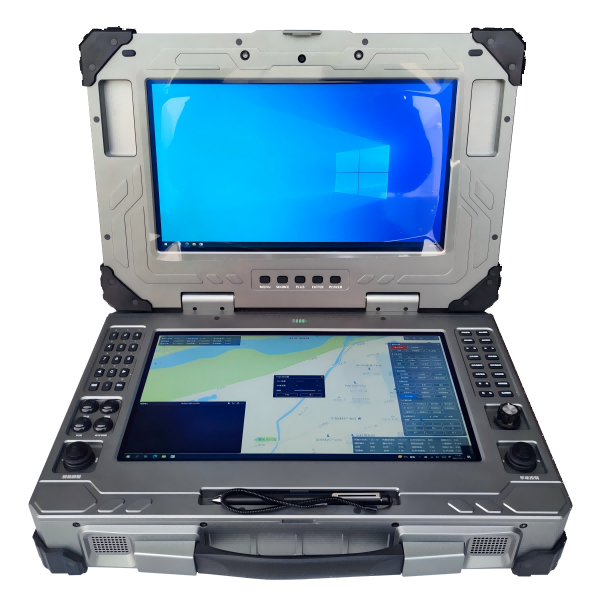

通航机载卫星通信显控终端由双屏计算机、扩展板、8口交换机、编码器、DC-DC电源模块组成。
产品功能
吊舱画面显示；
吊舱控制；
视频编码；
网络数据交互;
电源转换;
技术指标
|
参数名称 |
指标说明 |
|
外形尺寸 |
420mm*280mm*84mm (长×宽×高) |
|
重 量 |
≤9Kg |
|
供电电压 |
笔记本电源输入 |
|
VSAT系统电源输入 |
|
|
功率 |
60W |
|
视频输入 |
一路SMA视频输入 |
|
视频编码 |
H.265 / H.264 |
|
分辨率 |
1080P、720P |
|
帧率 |
30帧 |
|
对外网口 |
5路（100M/10M） |
|
电压转换 |
DC-5V |
|
对外数据口 |
2路 RS422 |
|
语音 |
外接VOIP电话 |
|
工作温度 |
-20℃～60℃ |
